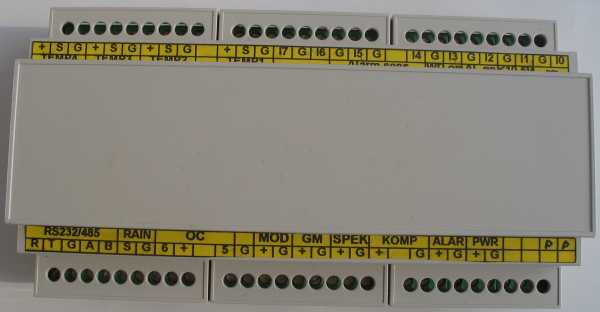

Specjalizowany sterownik TDS został opracowany specjalnie dla potrzeb pracy w Stacji PMS. Wykonany jest on w obudowie przeznaczonej do zamontowania na typowej szynie 35mm stosowanej w układach elektryki i automatyki. Na dolnej i górnej krawędzi obudowy umieszczone są złącza śrubowe, do których bezpośrednio przykręcone są odpowiednie przewody.

Sterownik ten ma za zadanie pomiar temperatury z 3-4 czujników, zliczanie impulsów z deszczomierza, pomiar napięcia i prądu pobieranego przez cały system.
Sprawdza stan wybranych obwodów oraz transmisji z komputerem. W określonych sytuacjach może wyłączyć lub włączyć zasilanie poszczególnych urządzeń Stacji.


Sterownik ten posiada następujące funkcje dostępne na poszczególnych portach:
  • pomiar temperatur z trzech (opcjonalnie czterech) czujników SMT160 umieszczonych odpowiednio w sondzie NaI(Tl), domku detekcyjnym i szafie bloku pomiarowo-sterującego. Każdy z czujników podłączony jest kablem trójprzewodowym (GND, +5V, sygnał cyfrowy),
  • licznik porcji deszczu (0,1 mm) - wejście zwierane do masy przez kontaktron deszczomierza,
  • osiem wejść dwustanowych sygnalizujących odpowiednio:
    ----> obecność napięcia sieci 230V,
    ----> spadek napięcia akumulatora poniżej 10,5V,
    ----> włączenie systemu alarmowego,
    ----> włączenie funkcji watchdog przy braku transmisji z komputerem dłużej niż 10 minut,
    ----> stan czujnika alarmu nr 1,
    ----> stan czujnika alarmu nr 2,
  • wyjścia włączające, poprzez polowe tranzystory mocy, zasilanie 12V do następujących urządzeń:
    ----> akustycznego sygnalizatora alarmu (włączane po rozwarciu dowolnego czujnika alarmu, o ile włączony jest system alarmowy),
    ----> komputera (przy braku transmisji z komputera dłużej niż 10 minut, o ile włączony jest system watchdog),
    ----> spektrometru TDSP - na rozkaz z komputera,
    ----> sondy TDLG - na rozkaz z komputera,
    ----> modemu GPRS - na rozkaz z komputera,
    ----> dwa wyjścia typu "open colector" do zastosowań w przyszłości,
    ----> trójprzewodowy interfejs szeregowy RS232 do współpracy z komputerem,
    ----> dwuprzewodowy interfejs szeregowy RS485 do współpracy z komputerem.
